13 de febrero de 2008

Como hacer un cable de red

Bueno, echandole un vistazo a las estadisticas del blog me he fijado en que algunas personas llegarona a el buscando que es una Crimpadora y como demonios se usa. Asi que, aunque no me lo hayan preguntado directamente os lo cuento.

Crimpadora:

La palabra crimpadora no está en el Diccionario.(RAE)
Bueno, pues la Rae no la reconoce, pero yo si, así que os cuento que es este cacharrejo. La crimpadora es una herramienta que sirve para "engarzar" un conector rj* al cable, si alguna vez te has preguntado como han conectado el cable del telefono a esa clavija, es con este cacharrito.
La manera de usarla es mas bien sencilla. Metes el conector con su cablecillo dentro en la crimpadora y aprietas. Voila, ya tienes un conector pillado al cable que tan solo podra ser quitado cortando el cable.

*conectores del cable del telefono, del de red, etc

Como hacer un cable de red

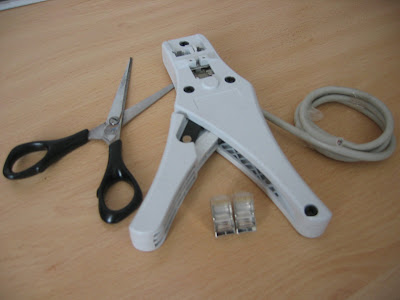

Para nuestra chapucilla de hoy necesitaremos:
  • Crimpadora
  • 2 Conectores RJ-45
  • Cable UTP
  • Tijeras

Todo esto lo puedes comprar en una tienda de electronica.

Una vez que tenemos nuetro material:
  • Pelamos un extremo del cable, un poco mas del tamaño del RJ-45, estiramos y desplegamos lo cablecillos de colores

  • Ordenamos los calbecillos en el siguiente orden:
    • Blanco verde
    • Verde
    • Blanco naranja
    • Azul
    • Blanco azul
    • Naranja
    • Blanco marrón
    • Marrón
  • Manteniendo este orden, cortamos los extremos de los calbecillos para que queden emparejados. Que quede menos del tamaño del RJ-45 de cable pelado. Es muy importante que todos los calbecillos midan lo mismo.
  • Una vez emparejados metemos el cable en el RJ-45, haciendo coincidir el hilo blanco verde con el pin(contacto dorado) mas a la izquierda. Por la parte superior del RJ comprobamos que todos los hilos llegan hasta el final. Es muy importante comprobar que no hay ningun cablecillo que no lleguehasta el fondo.



  • Ya que hemos revisado que el cable esta bien puesto, metemos el conector en la crimpadora y apretamos bien fuerte.

Ya tenemos un extremo montado, para el siguiente extremo todo es igual, excepto el orden de los cablecillos.

Que vamos a conectar?
  • Pc a Router, switch o hub -> El otro extremo tiene el mismo orden en los hilos.
  • Pc a Pc :
    • Blanco naranja
    • Naranja
    • Blanco verde
    • Azul
    • Blanco Azul
    • Verde
    • Blanco marrón
    • Marrón
NOTA: Una vez crimpado, no hay marcha atras, si nos equivocamos tendremos que cortar el RJ y hacerlo con uno nuevo.
